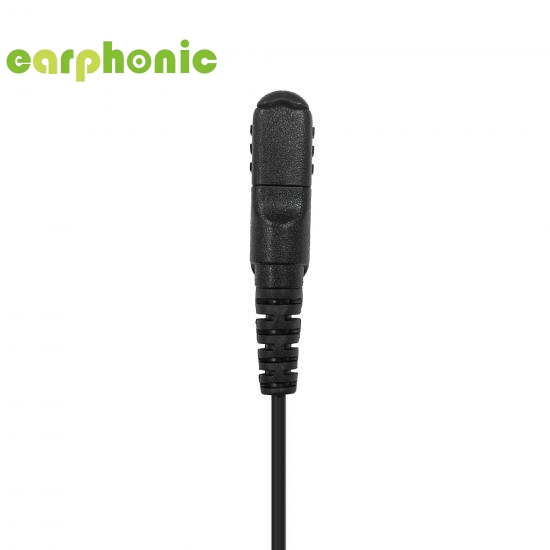

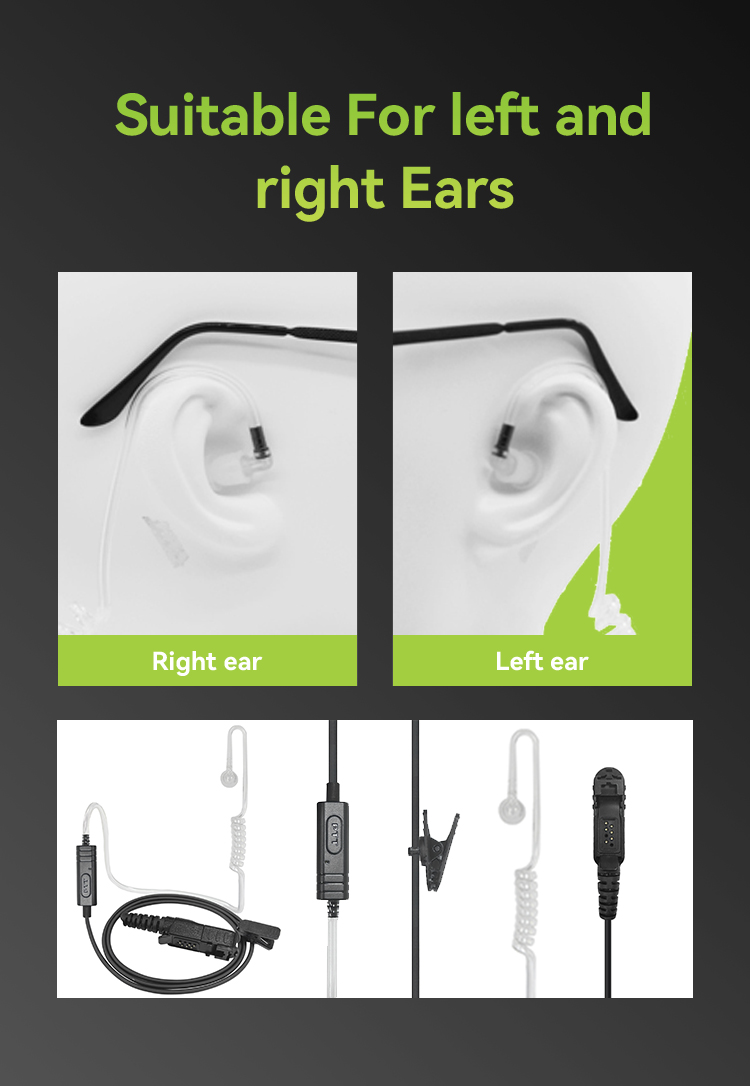

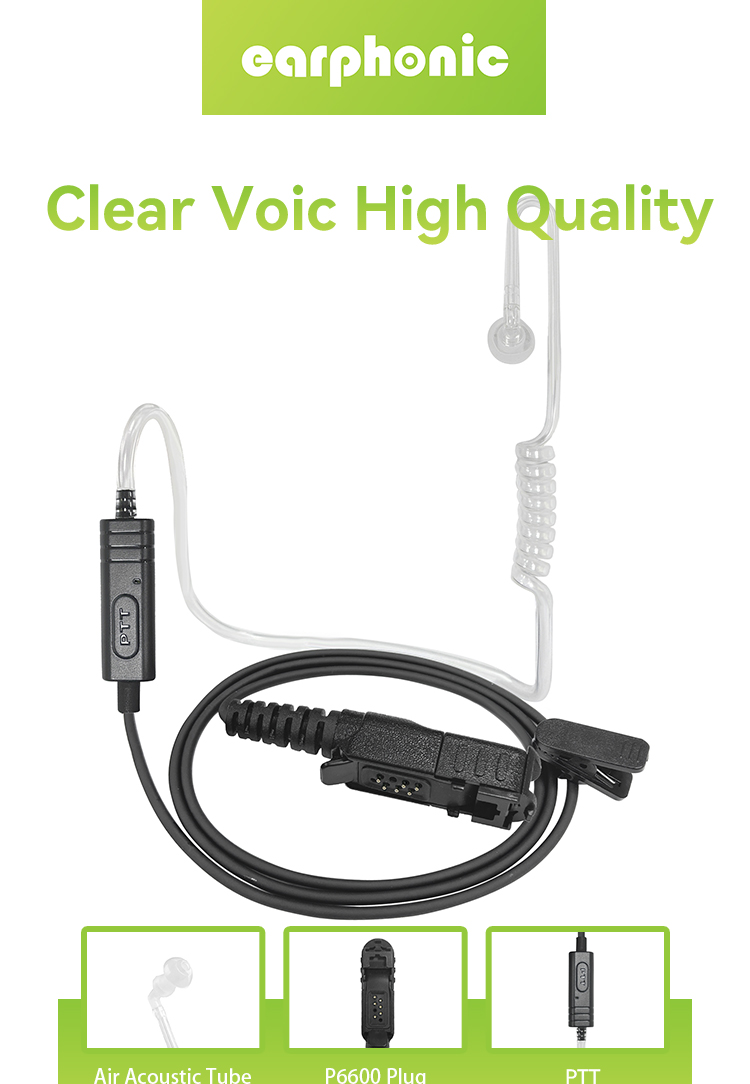

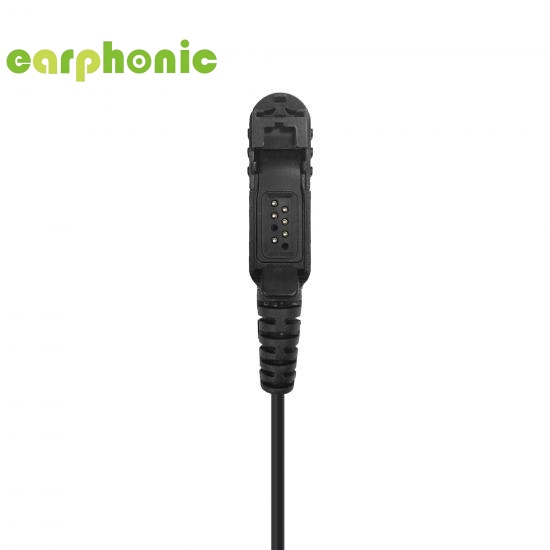

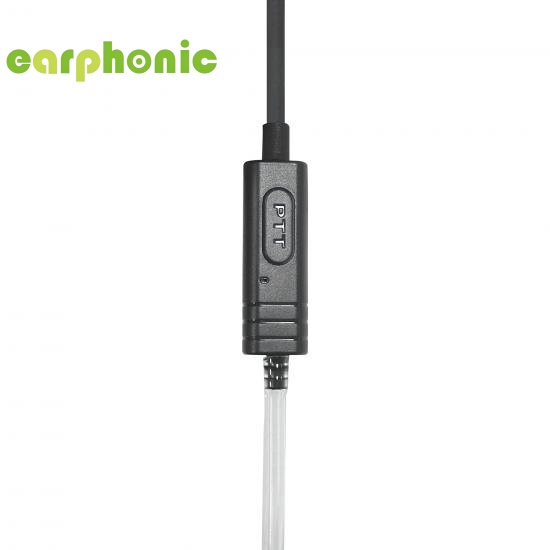

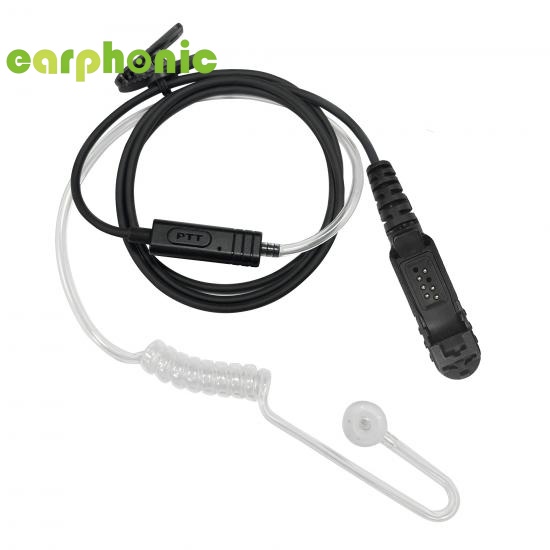

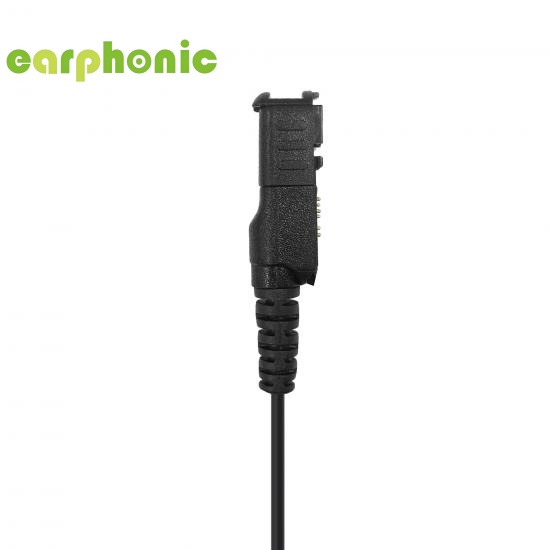

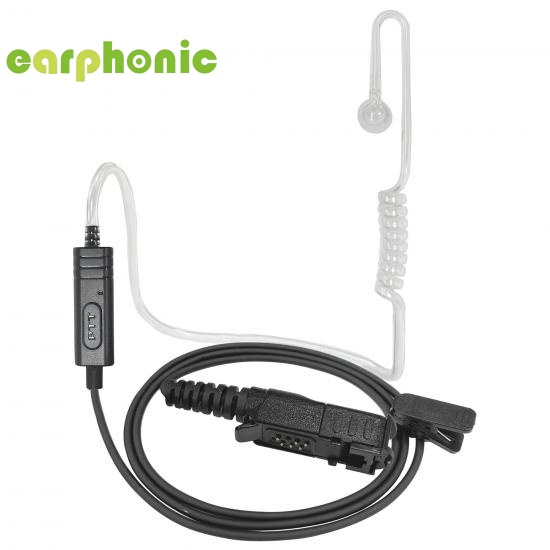

Однопроводная гарнитура для двухсторонней радиосвязи с кнопкой PTT и разъемом P6600.

Электрические параметры динамика

Импеданс

32Ω±5Ω;

Резонансная частота

350 Гц ±20%

Степень интеллекта

115±3 дБ на частоте 1000 Гц при напряжении 0,179 В;

Номинальная мощность

Номинальная потребляемая мощность 10 мВт, максимальная потребляемая мощность 15 мВт;

Диапазон частот

20 Гц—20 кГц при 0,179 В

Ruzzes&Rattles

Чистый звук, без шума. При напряжении 0,25 В (50 Гц-3 кГц).

Искажение

Менее 5% при 1500 Гц

Полярность

Положительный электрод. Когда к положительному электроду подается мгновенное постоянное напряжение 0,2 В, вызывающее перемещение звуковой катушки вперед, входной вывод, подключенный к положительному электроду, является полюсом «+».

Плотность потока

±15% Гаусса (поверхность)

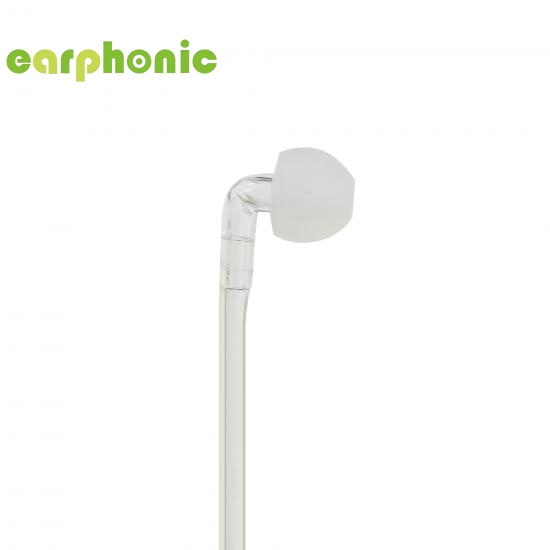

Диаметр оболочки воздушной трубки

Φ7,1 мм±0,01 мм;

Электрические параметры микрофона

Чувствительность

-36 дБ ≦ С ≦ -32 дБ, при f=1 кГц ， Уровень звукового давления = 1 Па ， 0 дБ = 1 В/Па;

Выходное сопротивление

Сопротивление Zout = 2,2 кОм, при частоте f = 1 кГц.

Текущее потребление

IDss(макс.) = 500 мкА, при Vs = 2,0 В, RL = 2,2 кОм.

Направленность

Всенаправленный

Отношение сигнал/шум

Отношение сигнал/шум (мин.) = 55 дБ, при частоте резонанса (f = 1 кГц, SPL = 1 Па), при амплитуде шума (A-взвешенная кривая).

Снижение напряжения

(ΔS-VS)Max=-3dB, При Vs уменьшается с 2,0 до 1,0

Рабочее напряжение

1 ≦ В ≦ 10;

Максимальный входной уровень звукового давления (SPL)

110 дБ, при f=1 кГц, THD ＜ 1%

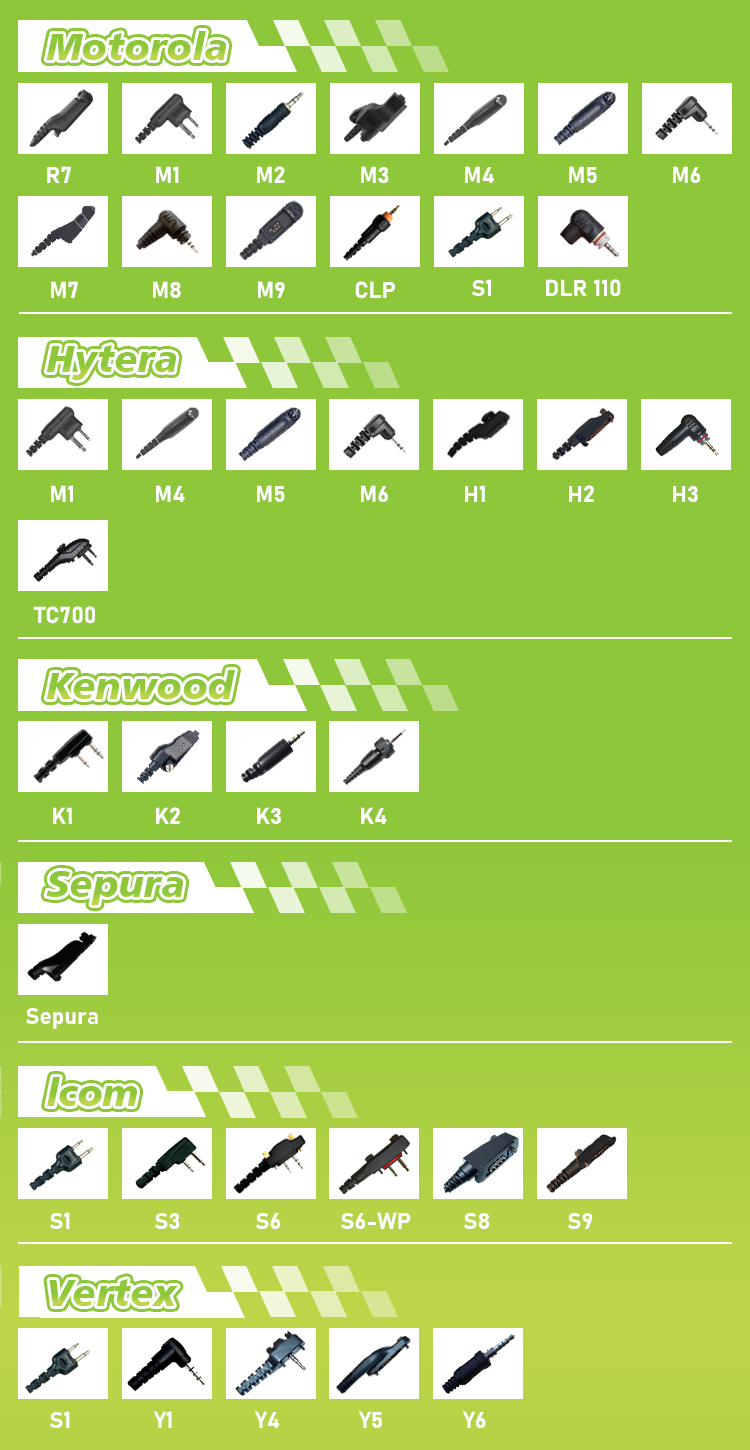

Бренд

Разъемы

Моторола

R7, M1, M2, M3, M4, M5, M6, M7, M8, M9, CLP, S1, DLR110

Хайтера

M1, M4, M5, M6, H1, H2, H3, TC700

Кенвуд

К1, К2, К3, К4

Спеура

Спеура

Иком

S1, S3, S6, S6-WP, S8, S9

Вершина

S1, Y1, Y4, Y5, Y6
